用途
用于喷水室前加热空气，提高送风露点，也用于挡水板后加热空气，以补充送风点热量不足。
特点

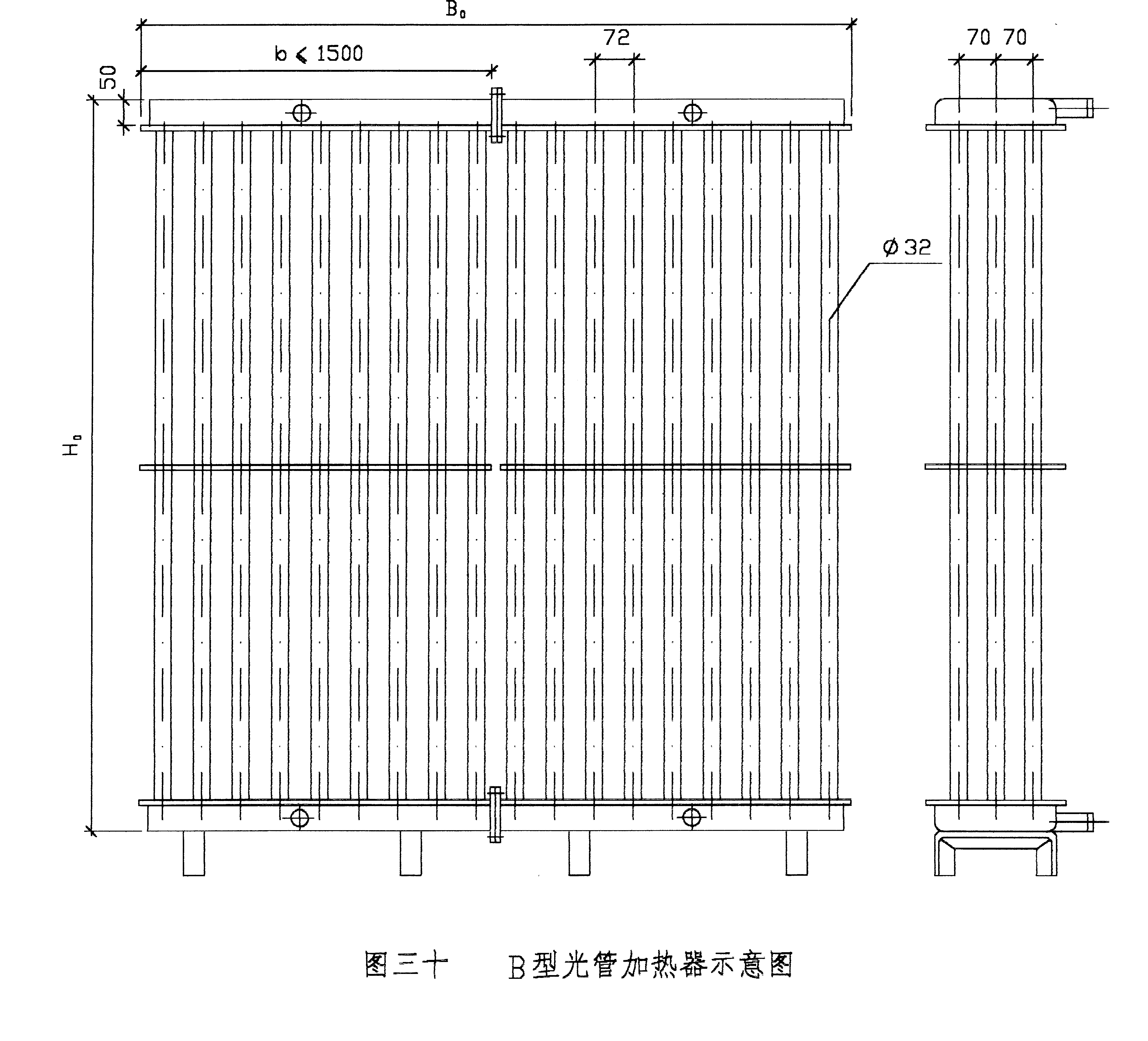

本设备是以蒸汽为热媒，用无缝钢管焊制的热交换器，也称光管加热器。因其表面光滑无棱，易做清洁维护，特别适应对含有纤尘的空气加热。散热管为立管，用Ф32无缝管制作，中心间距72mm，单位迎风面积散热面积大，加热效果好；我厂生产的加热器因上下联箱结构不同，分为A型和B型（见图二十九和图三十），A型的上下联箱管用Ф51无缝管制作，可多排组合，每排单独供汽，单独排凝结水，操作时可以单排控制，方便调节。B型加热器上下联箱为管板式，每套23排。宽度超过1600mm的加热器均为分段组装式，段与段之间用法兰联接，拆装方便。
性能规格
1.外型尺寸
光管加热器的迎风面外型尺寸B H 应比空调室实际断面尺寸小即 B0=B-200，H0=H-400
不同断面散热面积折算表
|
空调室断面积M2 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
|
加热器面积系数 |
0.75 |
0.77 |
0．79 |
0．80 |
0．81 |
0．82 |
0．83 |
0．83 |
0．84 |
0．85 |
0．85 |
0．86 |
0．87 |
0．87 |
|
散热面积系数 |
1．4 |
1．4 |
1．4 |
1．4 |
1．4 |
1．4 |
1．4 |
1．4 |
1．4 |
1．4 |
1．4 |
1．4 |
1．4 |
1．4 |
|
总折算系数 |
1．05 |
1．08 |
1．1 |
1．12 |
1．13 |
1．15 |
1．16 |
1．16 |
1．18 |
1．19 |
1．19 |
1．20 |
1．22 |
1．22 |
|
散热面积 |
5．25 |
6．48 |
7．7 |
8．96 |
10．17 |
11．5 |
12．76 |
13．92 |
15．34 |
16．66 |
17．85 |
19．2 |
20．74 |
21．96 |
|
通风有效面积系数 |
0．66 |
0．65 |
0．64 |
0．64 |
0．63 |
0．63 |
0．63 |
0．63 |
0．62 |
0．62 |
0．62 |
0．61 |
0．61 |
0．61 |
|
平均0.63 |
||||||||||||||
光管加热器加热量(104kcal/h)
|
空调室断面积 |
迎 面 风 速 |
||||||||||||||
|
（迎风面积） |
2.5 m / s |
|
3 m / s |
|
3.5 m / s |
|
4 m / s |
|
5 m / s |
|
|||||
|
单位：M2 |
二排 |
三排 |
四排 |
二排 |
三排 |
四排 |
二排 |
三排 |
四排 |
二排 |
三排 |
四排 |
二排 |
三排 |
四排 |
|
3 |
2.4 |
3.9 |
5.7 |
2.6 |
4.4 |
6.4 |
2.9 |
4.7 |
7 |
3.1 |
5 |
7.9 |
3.6 |
5.8 |
8.4 |
|
4 |
3.4 |
5.5 |
8.1 |
3.6 |
6.2 |
9.1 |
4.1 |
6.7 |
9.9 |
4.4 |
7 |
11.2 |
5 |
8.1 |
11.8 |
|
5 |
4.4 |
7.1 |
10.5 |
4.8 |
8 |
11.7 |
5.2 |
8.6 |
12.7 |
5.7 |
9.2 |
14.5 |
6.5 |
10.6 |
15.3 |
|
6 |
5.4 |
8.7 |
12.9 |
6 |
9.9 |
14.5 |
6.4 |
10.6 |
15.8 |
7 |
11.2 |
17.8 |
8 |
13.1 |
18.9 |
|
7 |
6.4 |
10.4 |
15.4 |
7.1 |
11.8 |
17.2 |
7.7 |
12.6 |
18.7 |
8.3 |
13.4 |
21.1 |
9.5 |
15.5 |
22.4 |
|
8 |
7.5 |
12 |
17.8 |
8.2 |
13.7 |
20.1 |
9 |
14.8 |
21.9 |
9.7 |
15.6 |
24.7 |
11.1 |
18 |
26.9 |
|
9 |
8.5 |
13.7 |
20.3 |
9.3 |
15.5 |
22.8 |
10.2 |
16.8 |
24.9 |
11 |
17.7 |
28 |
12.6 |
20.5 |
29.7 |
|
10 |
9.7 |
15.5 |
23 |
10.5 |
17.6 |
25.7 |
11.5 |
19 |
28 |
12.4 |
20 |
31.6 |
14.3 |
23.1 |
33.6 |
|
11 |
10.7 |
17.2 |
25.5 |
11.7 |
19.5 |
28.5 |
12.7 |
20.9 |
31 |
13.8 |
22.2 |
35.1 |
15.9 |
25.7 |
37.4 |
|
12 |
11.7 |
18.8 |
27.7 |
12.8 |
21.3 |
31.1 |
13.9 |
23 |
34 |
15 |
24.2 |
38.2 |
17.3 |
28 |
40.6 |
|
13 |
12.9 |
20.7 |
30.6 |
14.1 |
23.5 |
34.3 |
15.3 |
25.3 |
37.4 |
16.6 |
26.7 |
42.3 |
19 |
30.8 |
44.8 |
|
14 |
14 |
22.4 |
33.3 |
15.3 |
25.5 |
37.3 |
19 |
27.5 |
40.6 |
18 |
29 |
45.9 |
20.7 |
33.6 |
48.6 |
|
15 |
15 |
24.1 |
35.6 |
16.4 |
27.3 |
39.9 |
17.8 |
29.4 |
43.6 |
19.3 |
31.1 |
49.1 |
22.1 |
36 |
52 |
|
16 |
16.1 |
25.9 |
38.3 |
17.7 |
29.3 |
43 |
19.2 |
31.6 |
46.7 |
20.8 |
33.6 |
53 |
23.6 |
38.7 |
56.1 |
|
17 |
17.4 |
28 |
41.4 |
19.1 |
31.7 |
46.4 |
20.7 |
34.2 |
50.6 |
22.5 |
35.5 |
57.3 |
25.8 |
41.8 |
60.5 |
|
18 |
18.4 |
29.6 |
43.8 |
20.2 |
33.6 |
49.2 |
22 |
36.3 |
53.6 |
23.8 |
38.3 |
60.6 |
27.3 |
44.2 |
64.1 |
1、温差修正系数=(蒸汽温度-空气平均温度)/100
2、空气温度修正系数
|
|
空气平均温度（。C） |
0 |
10 |
20 |
30 |
45 |
50 |
|
|
修正系数 |
1 |
0.98 |
0.96 |
0.94 |
0.92 |
0.92 |
