装于喷淋排管后面，将空气中夹带的水珠过滤截留，也可装在喷淋排管前面，以防止水滴喷出。FK波形玻璃钢挡水板具有挡水效率高、阻力低、耐老化，在喷蒸汽和加热器热辐射下不变形等特点，适应断面风速在2.5~7m/s的范围。整套挡水板由框架和若干组串片组成，每组串片为10片波纹板，片与片之间用塑料套间隔，不锈钢丝杆栓连。安装时可重新拆添组合，片与片间隔可在22~32mm间任选。
　　　若干组串片并列置于不锈钢框架内，高度H>3000mm的分上下两层，中间加集水盘，宽度B>3000mm的框架中间加立柱。
　 对于断面风速低于2.5M/S的喷水室，我厂有传统的多折挡水板可供选用，规定 为2~6折，每折宽度100mm，夹角90°~120°，间距25~40mm（见图六及图七），材料为玻璃钢整体成形。（挡水板外型结构见图八）

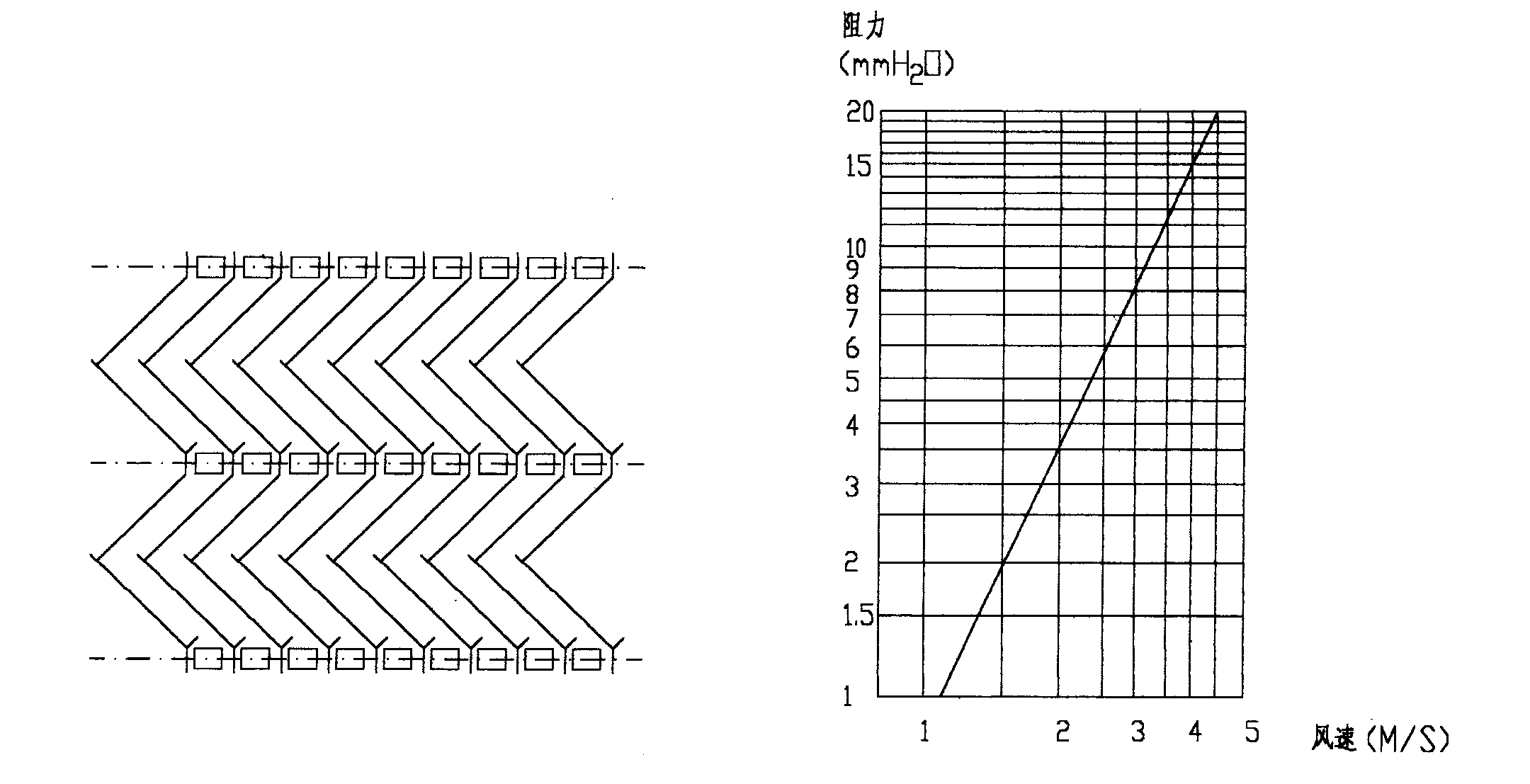

图六 四折挡水板串片组 图七 四折挡水板阻力曲线图

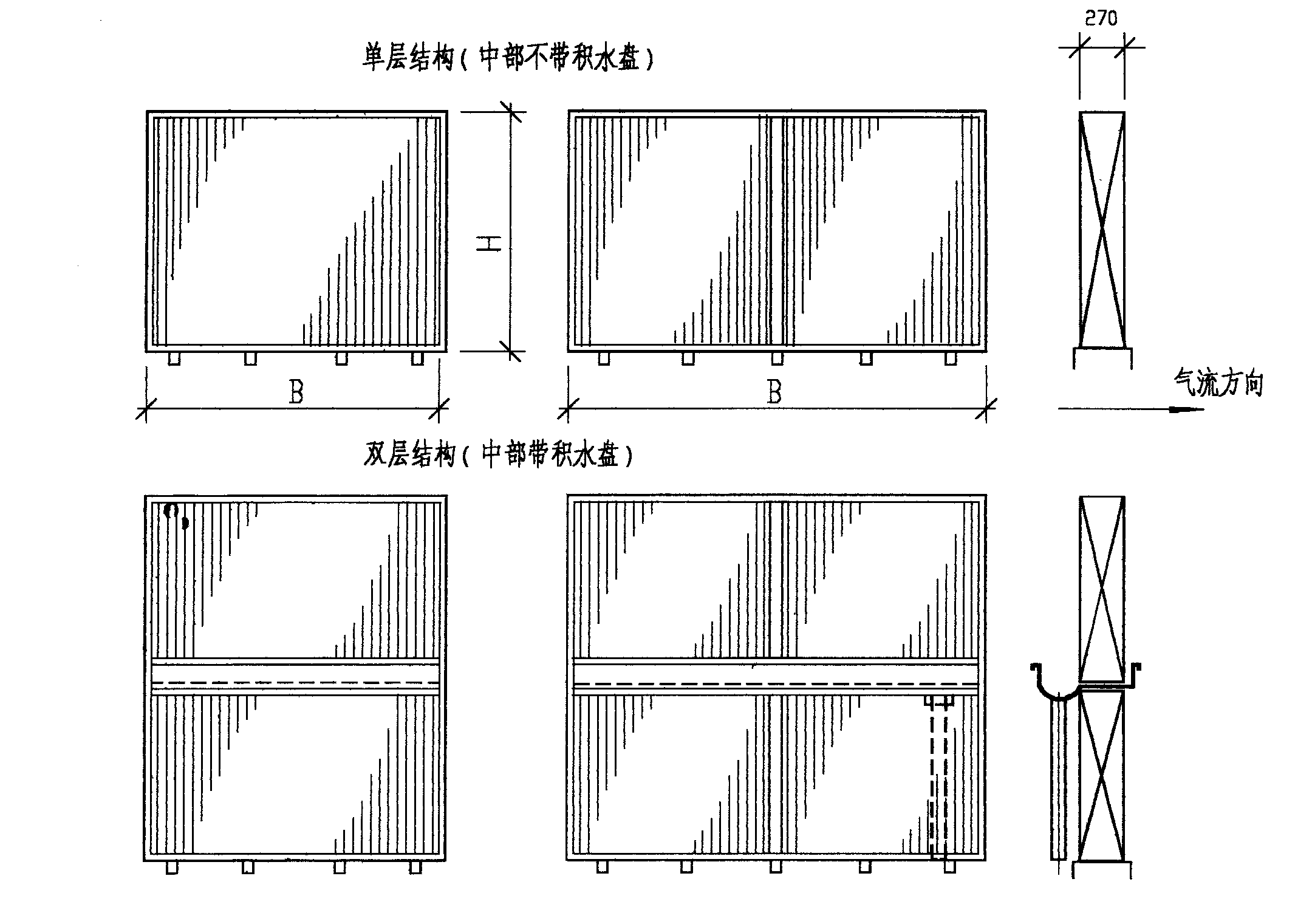

图八 挡水板组合外型结构图

性能

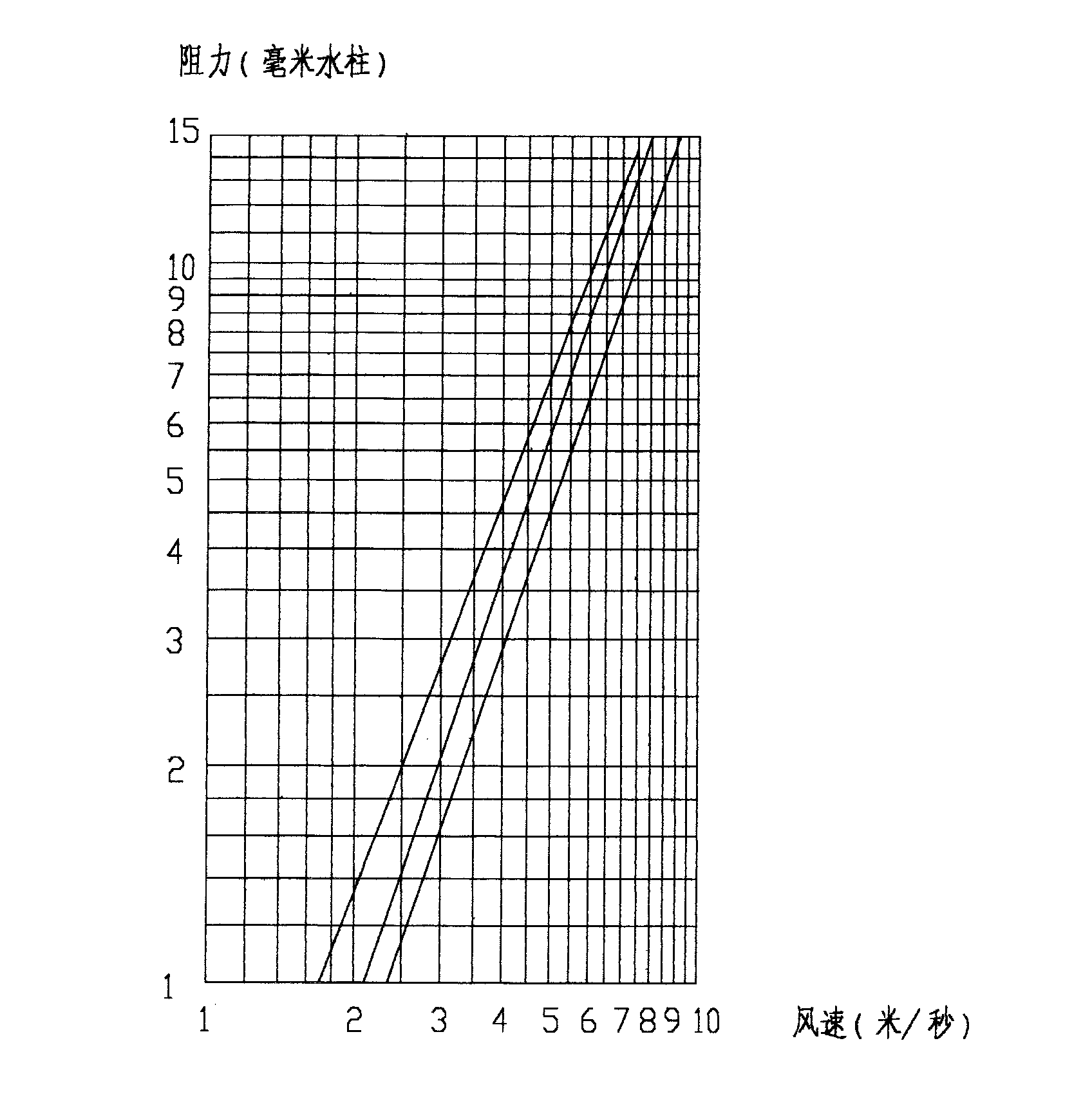

波纹挡水板性能
