用于在洗涤室将水定量定向雾化且均匀分布于若干断面上，对流经洗涤室的空气喷淋洗涤并进行热湿交换。喷淋排管是FK高速空调洗涤室的主要构件，由进水总（横）管、支（立）管和喷嘴组成。横立管均采用金属管焊接成型后整体酸洗镀锌，刚性强度好，不易锈蚀，横管与立管采用法兰联接，喷咀与立管采用丝扣联接，检修拆装方便，联接稳固可靠。我厂生产的喷淋排管不设间距模数，可适用于任何尺寸的断面。用户只需选定喷嘴密度，根据喷水室横向尺寸，便可核算出喷淋排管的间距及布排。
立管间距性能表
|
立管 管径 |
立管间距 (mm) |
喷嘴密度 (只/M2) |
配用喷嘴孔径 (mm) |
|
Ф42 （11/4〞) |
300─400 |
44─22 |
Ф3.5—Ф4.5 |
|
400─500 |
25─14 |
Ф6 |
|
|
500─600 |
16─10 |
Ф8 |
2、喷嘴性能表
|
型号 |
喷嘴 直径 (mm) |
数值 水压kg/cm2
项目 单位 |
0.5 |
1.0 |
1.5 |
2.0 |
2.5 |
3 .0 |
|
|
Luwa |
Ф3.5 |
喷水量 |
Kg/h |
104 |
153 |
158 |
186 |
210 |
228 |
|
|
|
喷射角 |
度 |
68 |
84 |
89 |
93 |
99 |
102 |
|
|
|
射程 |
M |
0.7 |
0.9 |
1.0 |
1.0 |
1.1 |
1.15 |
|
Luwa |
Ф4.5 |
喷水量 |
Kg/h |
130 |
165 |
204 |
231 |
264 |
282 |
|
|
|
喷射角 |
度 |
91 |
100 |
105 |
105 |
109 |
112 |
|
|
|
射程 |
M |
0.75 |
0.9 |
1.0 |
1.15 |
1.2 |
1.2 |
|
PY-1型 |
Ф6 |
喷水量 |
Kg/h |
220 |
330 |
390 |
450 |
470 |
|
|
|
|
喷射角 |
度 |
115 |
118 |
120 |
122 |
122 |
|
|
|
|
射程 |
M |
1.4 |
1.9 |
2.0 |
2.3 |
2.4 |
|
|
PY-1型 |
Ф8 |
喷水量 |
Kg/h |
386 |
522 |
624 |
678 |
780 |
|
|
|
|
喷射角 |
度 |
118 |
120 |
120 |
120 |
120 |
|
|
|
|
射程 |
M |
1.5 |
1.9 |
2.2 |
2.4 |
2.5 |
|
表中PY—1型喷嘴为强旋流、低阻耗、防堵型喷嘴，能有效解决纺织纤维和水积垢堵塞喷孔等现象使喷雾效率保持不变。减轻了空调工维修保养工作量。

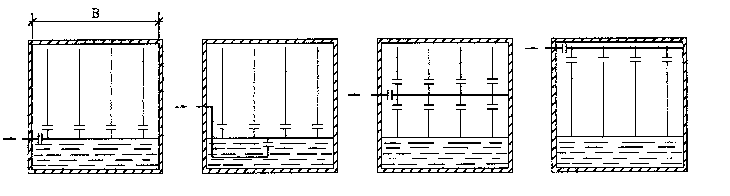

3、进水方式
